您當前的位置：首頁>>技術應用

電磁流量計_小口徑 精度高

一,概述

分體式電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

二,工作原理
分體式電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
    E=KBVD
    式中：
    E－感應電勢；
    K－與磁場分布及軸向長度有關的系數；
    B－磁感應強度；
    V－導電液體平均流速；
    D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三,特點

1.全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1.
2.超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好.
3.采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗.
4.采用SMD器件和表面貼裝（SMT）技術，電路可靠性高.
5.管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失.
6.在現場可根據用戶實際需要在線修改量程.
7.測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關.
8.高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂.
9.具有RS485、RS232、Hart和Modbus等數字通訊信號輸出.
10.具有自檢與自診斷功能.
11.小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制.
12.內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間.
13.紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能.

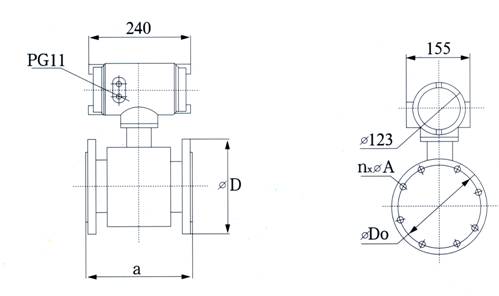

DN

a

D

Do

n×A

10

230

90

60

4×14

15

230

95

65

4×14

20

230

105

75

4×14

25

230

115

85

4×14

32

230

140

100

4×18

40

230

150

110

4×18

50

230

165

125

4×18

65

230

185

145

4×18

80

230

200

160

8×18

100

230

220

180

8×18

125

280

250

210

8×18

150

280

285

240

8×22

200

310

340

295

8×22

250

360

395

350

12×22

300

460

445

400

12×22

350

460

505

460

16×22

400

460

565

515

16×26

450

460

615

565

20×26

500

600

670

620

20×26

600

600

780

725

20×30

700

700

895

840

24×33

800

800

1015

950

24×33

900

900

1115

1050

28×33

1000

1000

1230

1160

28×36

1200

1200

1405

1340

32×33

1400

1400

1630

1560

36×36

1600

1600

1830

1760

40×36

1800

1800

2045

1970

44×39

2000

2000

2265

2180

48×42

2200

2200

2405

2315

52×45

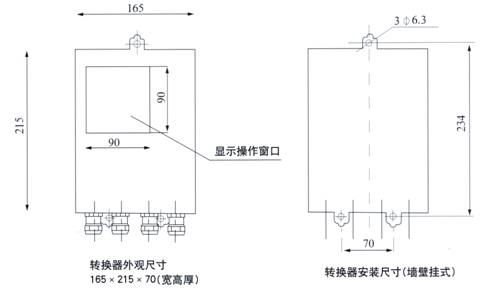

2.分體型轉換器安裝尺寸

四,產品選型：

型號口徑 材質：球墨鑄鐵和不銹鋼
XMYB-F15~2600


代號電極材料
K1316L
K2HB
K3HC
K4鈦
K5鉭
K6鉑合金
K7不銹鋼涂覆碳化鎢

代號內襯材料
C1聚四氟乙烯（F4）
C2聚全氟乙丙烯（F46）
C3聚氟合乙烯（FS）
C4聚錄丁橡膠
C5聚氨脂橡膠

代號功能
E10.3級
E20.5級
E31級
F14－20Madc,負載≤750Ω
F20-3khz,5v有源，可變脈寬，輸出有效頻率
F3RS485接口
T1常溫型
T2高溫型
T3chao高溫型
P11．0MPa
P21．6MPa
P34．0MPa
P416MPa
D1220VAC±10％
D224VDC±10％
J1一體型結構
J2分體型結構
J3防爆一體型結構








五，優勢產品:



污水型電磁流量計/DN100mm
 自流型電磁流計/DN100mm
防腐型電磁流量計/DN150mm
優點:
　 1、雜物、纖維不影響測量
　 2、四氟耐腐蝕內襯
　 3、抗菌防粘型電極
　 4、正反計量累計流量
　 5、智能自我疹斷功能		優點:
1、磁場強度增加5倍
2、擅長測量超低流速流量

3、輸入阻抗高達15兆歐姆

4、內置大型磁鋼

5、大電流勵磁		優點:
1、四電極機構安全接地
2、哈氏C合金電極
3、四氟內襯耐強酸強堿

4、不銹鋼外殼延長壽命

5、密度換算功能輕易算質量


潛水型電磁流量計/DN200mm
高溫型電磁流量計/DN300mm
小口徑電磁流量計/DN15mm
優點:
1、桔紅潛水漆包用10年
2、防護等級：IP68
3、全密封灌膠工藝,點滴不漏		優點:
　 1、耐高溫達150度
　 2、選用高溫漆包線圈
　 3、采用網骨架內襯		優點:
　 1、小流量可測到20.0L/h　
　 2、耐高壓的外插式電極
　 3、反應靈敏,零點穩定
